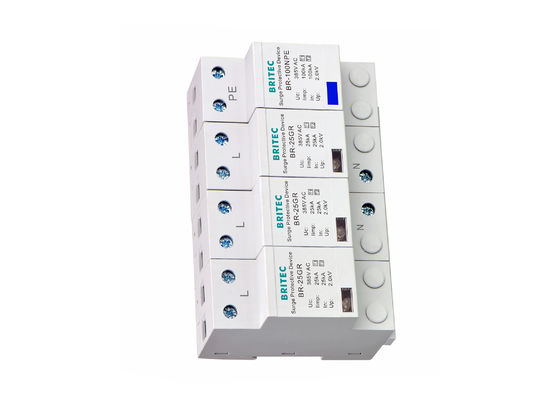

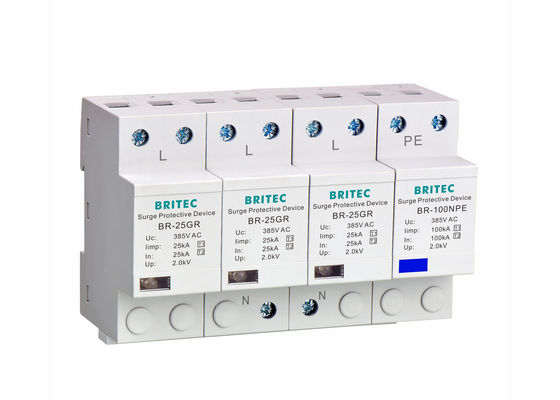

IEC61643-1 준수 AC 전력 시스템용 25kA Iimp 서지 보호 장치 유형 1 서지 어레스터 SPD

IEC61643-1 준수 AC 전력 시스템용 25kA Iimp 서지 보호 장치 유형 1 서지 어레스터 SPD
IEC61643-1 준수 AC 전력 시스템용 25kA Iimp 서지 보호 장치 유형 1 서지 어레스터 SPD

큰 이미지 :  IEC61643-1 준수 AC 전력 시스템용 25kA Iimp 서지 보호 장치 유형 1 서지 어레스터 SPD

제품 상세 정보:
원래 장소: 중국
브랜드 이름: BRITEC
인증: CE/CB/TUV
모델 번호: BR-25GR 3+1
문서: BR-25GR 3+1.pdf
결제 및 배송 조건:
최소 주문 수량: 100개 조각/조각
포장 세부 사항: 수출 포장
배달 시간: 지불 뒤에 30 일 만에 수송됩니다
지불 조건: L/C,D/A,T/T,웨스턴 유니온
공급 능력: 100000 조각/조각 월

IEC61643-1 준수 AC 전력 시스템용 25kA Iimp 서지 보호 장치 유형 1 서지 어레스터 SPD

설명
품목 이름: 보호한 상승 기준: IEC61643-1
색상: 하얀색 수업: 유형 1
이임피: 25ka 예어: 번개 보호
온도 범위: -40℃~+80℃ 종류 항목: AC 전원 SPD
운송 패키지: 판지 상자 최대 연속 작동 전압: 275V
강조하다:

번개 보호 장치

,

번개 서지 보호 장치

제품 개요

1등급 서지 보호기 모듈은 까다로운 산업 및 상업용 전력 시스템을 위해 설계된 고용량 서지 보호 장치(SPD)입니다. 낙뢰 보호 구역의 경계에 설치하도록 설계되었으며, 직접 및 간접 낙뢰로부터 저전압 장비를 안정적으로 보호합니다.

주요 특징
  • 폴당 최대 25kA(10/350 μs)의 높은 차단 용량.
  • 작동 전압 옵션: 220V / 255V / 275V / 320V / 385V / 420V / 440V.
  • 정격 방전 전류(8/20 μs) In: 25 kA / 50 kA.
  • 최대 방전 전류(8/20 μs) Imax: 100 kA.
  • 보호 등급: B (1등급).
  • 복합 구성: 3P+NPE.
  • 빠른 응답 시간: 100 ns.
  • 간편한 배선 및 유지보수를 위한 라벨링된 연결부.
  • 표준 35mm DIN 레일 설치.
  • AC 50/60 Hz에서 TN-S 및 TT 전원 공급 시스템에 적합.
  • IEC 61643-1에 따라 제조됨.
기술 사양
모델 BR-25GR 3+1
매개변수 값
정격 전압(Un) 230V / 400V AC
최대 연속 작동 AC 전압(Uc) 275V
낙뢰 임펄스 전류(10/350 μs)(L-N / N-PE)(Iimp) 25 kA / 100 kA
정격 방전 전류(8/20 μs)(L-N / N-PE)(In) 25 kA / 100 kA
최대 방전 전류(8/20 μs)(L-N / N-PE)(Imax) 100 kA / 200 kA
전압 보호 수준(L-N / N-PE)(Up) ≤ 2.0 kV / ≤ 1.5 kV
응답 시간(tA) ≤ 100 ns
최대 백업 퓨즈 315A gG
작동 온도 범위(Tu) -40 °C ~ 80 °C
단면적(최소) 4 mm²
단면적(최대) 35 mm²
장착 35mm DIN 레일
하우징 재질 열가소성 수지 UL94-V0
시험 표준 IEC 61643-11, EN 61643-11
치수
Dimensional drawing of the Type 1 Lightning Surge Arrester Module showing housing dimensions and mounting layout
1등급 서지 보호기 모듈의 치수 도면.
응용 분야
  • 낙뢰 보호 등급 1+2 시스템에서 사용 가능.
  • LPZ 0A-1 이상에 설치하여 저전압 장비를 서지 손상으로부터 보호.
  • 3상 TT 및 TN-S 전원 공급 시스템을 위한 모듈형 SPD 클래스 I+II(클래스 B+C)에 적용.
인증
Certification documents and compliance certificates for the Type 1 Lightning Surge Arrester Module
제품 인증 및 규정 준수 문서.
생산 라인
Manufacturing production line assembling surge protective devices
서지 보호 장치 조립을 위한 자동화 생산 라인.
실험실 장비
Laboratory testing equipment used for surge arrester performance and compliance testing
품질 검증을 위한 자체 실험실 시험 장비.
배송 및 포장
Packaged surge arrester modules prepared for shipping and export delivery
제품 포장 및 배송 준비.
자주 묻는 질문
Q1: MOQ는 무엇인가요?

A1: 최소 주문 수량은 100개입니다.

Q2: OEM/ODM이 가능한가요?

A2: 네. 저희 제품은 맞춤 제작이 가능합니다. 디자인 및 엔지니어링 팀을 보유하고 있으며 고객의 도면이나 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.

Q3: 저희 로고를 제품에 넣거나 표시할 수 있나요?

A3: 네.

Q4: 지불 조건은 어떻게 되나요?

A4: T/T, PayPal 및 기타 조건이 가능합니다.

Q5: 배송 시간은 얼마나 걸리나요?

A5: 배송 시간은 주문 수량에 따라 다르며 일반적으로 30일이 소요됩니다.
