제품 상세 정보:
|
| 테스트 표준: | IEC 61643-11 / EN61643-11 | UC: | 150V / 275V / 320V / 385V / 440V |
|---|---|---|---|
| 에: | 20kA | 아이맥스: | 40kA |
| 재료: | 열 플라스틱 UL94-V0 | 고마워: | ≤25ns |
| 장착: | 35mm 딘 레일 | 투: | -40℃...+80℃ |
| 등급: | 유형 2 | 체계: | 세 단계 |
| 예어: | 번개 보호 | ||
| 강조하다: | 2개의 극 서지 보호 장치,타입-2 서지 보호 장치 |
||

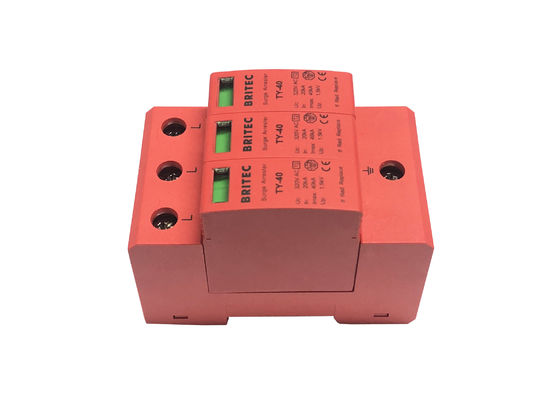

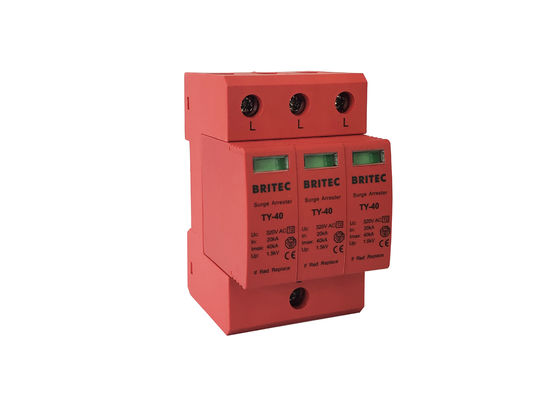

유형 2 삼상 40kA 320V 조명 보호 3극 클래스 II 서지 피뢰기
유형 2 삼상 3극 클래스 II 서지 피뢰기 기능:
• TY-40R 3P는 전압 서지를 방전하기 위한 Type 2/Class II 장치입니다.
유형 2 삼상 3극 클래스 II 서지 피뢰기 제품 세부 정보:
| TY150 40R 3P | TY275 40R 3P | TY320 40R 3P | TY385 40R 3P | TY440 40R 3P | |
| EN61643-11에 따른 SPD 분류 | 유형 2 | 유형 2 | 유형 2 | 유형 2 | 유형 2 |
| IEC61643-11에 따른 SPD 분류 | 클래스 II | 클래스 II | 클래스 II | 클래스 II | 클래스 II |
| 최대연속 작동 AC 전압 Uc | 150V | 275V | 320V | 385V | 440V |
| 공칭 방전 전류(8/20us) In | 20kA | 20kA | 20kA | 20kA | 20kA |
| 최대방전 전류(8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| 전압 보호 레벨 Up | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| 전압 보호 레벨 5kA Up | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.4kV | ≤1.6kV |
| 최대백업 퓨즈 | 125A GG | 125A GG | 125A GG | 125A GG | 125A GG |
| 응답 시간 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 작동 온도 범위 Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| 작동 상태 / 오류 표시 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 |
| 단면적(최소) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| 단면적(최대) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| 장착용 | 35mm 딘 레일 | ||||
| 인클로저 재료 | 열 플라스틱 UL94-V0 | ||||
| 보호 수준 | IP20 | IP20 | IP20 | IP20 | IP20 |
치수:
유형 2 삼상 3극 클래스 II 서지 피뢰기 응용 프로그램:
• 유형 1 보호 장치가 업스트림에 설치된 공급 배전반의 두 번째 보호 단계에 적합하거나 외부 낙뢰 보호 시스템이 없고 직접적인 타격에 노출되지 않는 상업용 또는 기타 애플리케이션의 첫 번째 보호 단계에 적합합니다.
유형 2 삼상 3극 클래스 II 서지 피뢰기 장점:

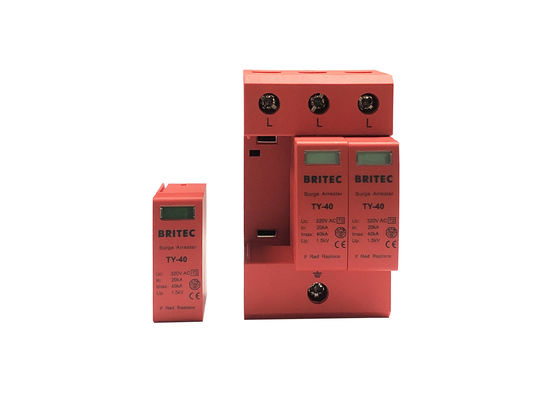

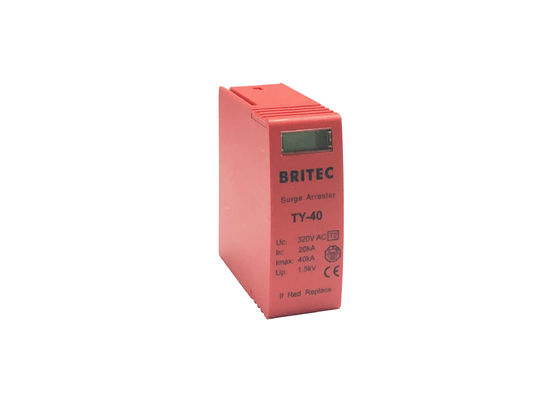

• 도구 없이 보호 모듈을 쉽게 교체할 수 있습니다.
