제품 상세 정보:
|
| 포장: | 판지 상자 | 모델 번호: | BR-40 1+1 |
|---|---|---|---|
| 작동 온도: | -40 ~ ~ +80 ℃ | 재료: | 열가소성 물질 |
| 차원: | 90mm*36mm*70mm | 설치: | DIN 레일 |
| 보증: | 5 년 | 보호 모드: | LN, N-PE, L-PE |
| 습기: | 최대 95% RH | 무게: | 250g |
| 예어: | 번개 보호 | ||
| 강조하다: | 40kA 유형 2 서지 보호기 장치,1P+NPE 유형 2 서지 안전장치,Type2 서지 안전장치를 탑재하는 딘 레일 |
||

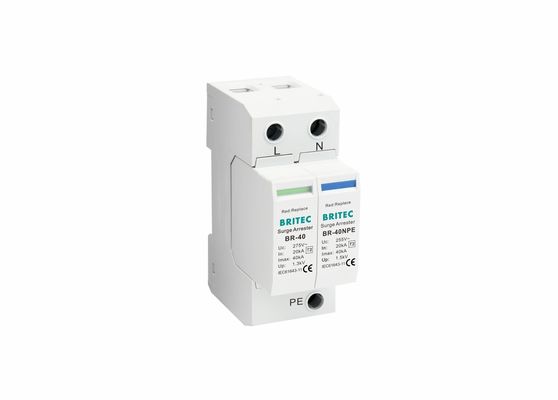

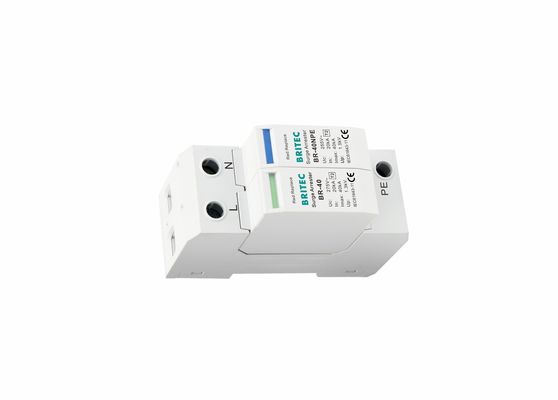

Type 2 서지 보호 장치 – 손상성 전원 서지로부터 전기 및 전자 장치를 포괄적으로 보호하는 고급 서지 보호기입니다. 이 장치는 DIN 레일 장착용으로 설계되었으며 230V/400V의 전압 정격과 IP20 수준의 보호 기능을 제공합니다. 또한 25나노초 미만의 빠른 응답 시간을 제공하여 최대 안전성과 신뢰성을 보장합니다. 이 Type 2 서지 보호 장치는 상업 및 주거용 애플리케이션에 이상적인 선택입니다.
| BR-40 150 1+1 | BR-40 275 1+1 | BR-40 320 1+1 | BR-40 385 1+1 | BR-40 440 1+1 | |
|
EN61643-11에 따른 SPD 분류 |
Type 2 | Type 2 | Type 2 | Type 2 | Type 2 |
|
IEC61643-11에 따른 SPD 분류 |
Class II | Class II | Class II | Class II | Class II |
|
최대 연속 작동 AC 전압 Uc |
150V | 275V | 320V | 385V | 440V |
|
최대 연속 작동 AC 전압[N -PE] Uc |
255V | 255V | 255V | 255V | 255V |
|
공칭 방전 전류(8/20us) In |
20kA | 20kA | 20kA | 20kA | 20kA |
|
최대 방전 전류(8/20μs) Imax |
40kA | 40kA | 40kA | 40kA | 40kA |
|
전압 보호 레벨 Up |
≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
|
전압 보호 레벨 5kA Up |
≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
|
전압 보호 레벨 [N-PE] Up |
≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
|
후속 전류 소멸 능력[ N-PE]a.c.Ifi |
100Arms | 100Arms | 100Arms | 100Arms | 100Arms |
| 최대 백업 퓨즈 | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| 응답 시간 tA | ≤25ns | ≤25ns | ≤25ns | ≤25ns | ≤25ns |
| 응답 시간 [N-PE] tA | ≤100ns | ≤100ns | ≤100ns | ≤100ns | ≤100ns |
| 작동 온도 범위 Tu | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
|
작동 상태 / 고장 표시 |
녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 |
| 단면적(최소) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| 단면적(최대) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| 장착용 | 35mm Din 레일 | ||||
| 인클로저 재질 | 열가소성 UL94-V0 | ||||
| 보호 등급 | IP20 | IP20 | IP20 | IP20 | IP20 |
| 주문 코드 | B18251 | B18253 | B18255 | B18257 | B18370 |
| 주문 코드(원격 신호 포함) | B18252 | B18254 | B18256 | B18258 | B18371 |
"서지 방지기"와 "SPD(서지 보호 장치)"라는 용어는 종종 상호 교환적으로 사용되지만, 특히 전기 안전 표준과 관련하여 정확히 동일하지는 않습니다. 서지 방지기는 1차 보호를 위해 설계된 특정 유형의 SPD로, 변전소와 같은 고전압 상황에서 자주 사용됩니다.
Type 2 서지 보호 장치(SPD)는 간접적인 낙뢰 또는 스위칭 작업으로 인해 발생하는 서지로부터 전기 시스템을 보호하도록 설계되었습니다.
