서지 보호 장치란 무엇입니까?
서지 보호 장치(SPD)는 서지 보호기 또는 피뢰기로도 알려져 있으며, 낙뢰, 전기적 결함 또는 기타 요인으로 인해 발생할 수 있는 전압 스파이크 또는 서지로부터 전기 및 전자 장비를 보호하도록 설계된 장치입니다. SPD에는 Type 1, Type 2, Type 3의 세 가지 주요 유형이 있으며, 각 유형은 전기 시스템 내의 특정 응용 분야 및 설치 지점을 위해 설계되었습니다.
SPD 유형 T1, T2 및 T3는 무엇입니까?

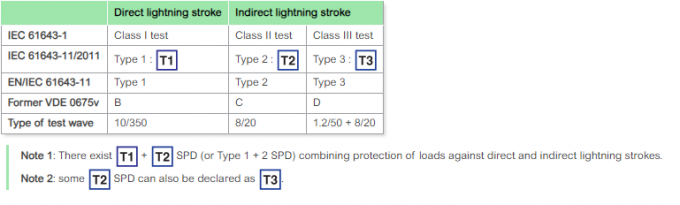

SPD 유형(Type 1, Type 2 및 Type 3)은 전기 시스템 내에서의 위치에 따라 서지 보호기를 분류합니다. 각 유형은 특정 서지 보호 요구 사항을 해결합니다. 이러한 유형을 결합하여 서지에 대한 계층적 보호를 보장할 수 있습니다.
Type 1 및 Type 2 서지 보호 장치의 차이점은 무엇입니까?
Type 1 서지 보호 장치는 서비스 부문 및 산업 건물에 특히 권장됩니다. 직접적인 낙뢰로부터 전기 설비를 보호합니다. 접지 도체에서 네트워크 도체로 확산되는 낙뢰의 역전류를 방전할 수 있습니다. Type 1 SPD는 10/350 µs 전류 파형을 특징으로 합니다.
Type 2 서지 보호 장치는 모든 저전압 전기 설비의 주요 보호 시스템입니다. 각 전기 배전반에 설치되어 전기 설비에서 과도 과전압의 확산을 방지하고 부하를 보호합니다. Type 2 SPD는 8/20 µs 전류 파형을 특징으로 합니다.
Type 3는 어떻습니까?
Type 3 서지 보호 장치는 민감한 부하의 국부적 보호를 위한 것입니다. 이러한 SPD는 제한된 보호 용량을 가지며 Type 2 SPD에서 제공하는 보호에 대한 국부적 보충으로 민감한 부하 근처에서 사용됩니다. 따라서 Type 2 SPD에 대한 보충으로, 그리고 민감한 부하 근처에서만 설치해야 합니다. Type 3 SPD는 전압 파형(1.2/50 μs)과 전류 파형(8/20 μs)의 조합을 특징으로 합니다.
Type 1과 Type 3의 차이점은 무엇입니까?
Type 1 SPD는 주 전원선에 설치되어 낙뢰와 같은 외부 소스에서 발생하는 고에너지 서지를 처리합니다. 다운스트림 장치에 도달하는 대형 서지를 효과적으로 방지합니다. 반대로, Type 3 SPD는 개별 장치 근처에 위치하며 잔류 서지에 대한 최종 방어 역할을 합니다. 이는 상류 SPD를 우회하는 작지만 유해한 전압 스파이크로부터 민감한 전자 장치를 보호합니다.
Type 2와 Type 3 SPD의 차이점은 무엇입니까?
Type 2 SPD는 배전반에 설치되어 그리드 또는 내부 소스에서 발생하는 서지에 대한 중간 수준의 보호를 제공합니다. 장치 그룹을 보호하는 데 적합합니다. 그러나 특정 기기 근처에 위치한 Type 3 SPD는 최종 사용자 장비에 대한 국부적이고 정확한 보호를 제공합니다. 둘 다 결합하면 시스템 전체에서 포괄적인 서지 방어를 보장할 수 있습니다.
Type1, Type2, Type3 서지 보호 장치 SPD의 차이점은 무엇입니까?
Type 1 SPD:
“Type 1 주 서지 어레스터” 또는 “서비스 입구 서지 어레스터”라고도 합니다. 직접적인 낙뢰 및 외부 소스에서 발생하는 심각한 서지로부터 보호하기 위해 서비스 입구 또는 주 배전반에 설치됩니다. 이러한 SPD는 고에너지 서지를 처리하도록 설계되었으며 일반적으로 더 높은 서지 전류 용량으로 정격됩니다. 산업, 상업 및 주거용으로 일반적으로 사용됩니다. Type 1 SPD는 10/350 µs 전류 파형을 특징으로 합니다.
Type 2 SPD:
“Type 2 서지 보호 장치” 또는 “주 배전반 서지 보호기”라고도 합니다. 서지의 2차 효과 및 과도 전압 스파이크로부터 보호하기 위해 Type 1 SPD의 다운스트림, 배전반 또는 서브패널에 설치됩니다. 분기 회로를 통해 전기 시스템에 들어갈 수 있는 작은 서지로부터 보호하도록 설계되었습니다. 이러한 SPD는 주거용 및 상업용 건물에서 일반적으로 사용됩니다. Type 2 SPD는 8/20 µs 전류 파형을 특징으로 합니다.
Type 3 SPD:
“Type 3 사용 지점 서지 보호기”라고도 합니다. 사용 지점, 민감한 전자 장치 근처에 설치되어 개별 콘센트 또는 장치에 연결됩니다. 특정 장비에 대한 국부적 보호를 제공하며 전원 스트립, 서지 보호기 스트립 또는 컴퓨터 및 텔레비전과 같은 전자 장치에 내장된 보호 기능으로 일반적으로 발견됩니다. 낮은 수준의 서지 및 과도 전압으로부터 보호하도록 설계되었습니다. Type 3 SPD는 전압 파형(1.2/50 μs)과 전류 파형(8/20 μs)의 조합을 특징으로 합니다.
서지 보호기의 원리는 무엇입니까?

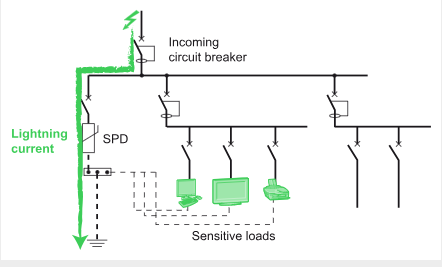

SPD는 대기 기원의 과도 과전압을 제한하고 전류 파형을 접지로 전환하여 전기 설비 및 전기 개폐 장치 및 제어 장치에 위험하지 않은 값으로 이 과전압의 진폭을 제한하도록 설계되었습니다.
SPD는 위상과 중성선 또는 접지 사이의 공통 모드에서 과전압을 제거합니다. 위상과 중성선 사이의 차동 모드에서.
과전압이 작동 임계값을 초과하는 경우 SPD는 공통 모드에서 에너지를 접지로 전달합니다. 차동 모드에서 에너지를 다른 활성 도체로 분산합니다.
Type 1 또는 Type 2 SPD가 필요합니까?
선택은 시스템의 요구 사항에 따라 다릅니다. Type 1 SPD는 직접적인 낙뢰 서지를 차단하기 위해 로드 또는 메쉬와 같은 외부 낙뢰 보호 기능이 있는 구조물에 필요합니다. 또는 Type 2 SPD는 외부 보호 기능이 없지만 간접 서지 또는 내부 전기적 방해로부터 방어가 필요한 설비에 적합합니다. 최대 보호를 위해 두 가지 유형을 모두 결합하는 것이 좋습니다.
올바른 Type I, II 및 III 서지 보호기를 선택하는 방법?
올바른 SPD를 선택하려면 시스템의 위치, 서지 노출 및 장비 민감도를 평가하십시오. 외부 낙뢰 보호 기능이 있는 건물에는 Type 1 SPD를 설치하십시오. 회로를 보호하기 위해 배전반에 Type 2 SPD를 사용하십시오. 마지막으로, 국부적 보호를 위해 중요한 장치 근처에 Type 3 SPD를 배치하십시오. 이러한 유형을 결합하여 모든 서지 수준에 대한 계층적 방어를 보장합니다.
요약하면, Type 1, Type 2 및 Type 3 SPD의 주요 차이점은 설치 위치와 제공하는 보호 수준입니다. Type 1 SPD는 서비스 입구에 있으며 심각한 외부 서지로부터 보호하고, Type 2 SPD는 배전반에 있으며 2차 서지로부터 보호하며, Type 3 SPD는 사용 지점에 있으며 낮은 수준의 서지로부터 특정 장치를 보호합니다. 많은 경우, 포괄적인 서지 보호 전략은 전기 시스템의 여러 지점에서 여러 유형의 SPD를 사용하여 서지에 대한 계층적 보호를 제공할 수 있습니다.
