서지 보호 장치란 무엇이며 왜 중요한가요?
SPD 개념: 서지 보호 장치(SPD)는 과도 과전압 및 스파이크로 인한 손상으로부터 회로 및 관련 시설을 보호하도록 설계된 전기 장치입니다. 장비 가동 중단 시간을 최소화하고 원활한 작동을 보장하기 위해 정밀한 보호 기능을 제공할 수 있습니다.
서지 보호 장치는 서지 어레스터 또는 서지 억제기라고도 하며, 과도 과전압으로부터 전기 설비 및 장비를 보호하도록 설계되었습니다. 이러한 갑작스러운 전압 스파이크는 다음에서 발생할 수 있습니다.
- 낙뢰(직접 또는 간접)
- 유틸리티 그리드 스위칭 작업
- 대형 장비 켜기 또는 끄기
- 정전 및 그 후 복구
- 전기 사고
적절한 서지 보호 장치가 없으면 이러한 과도 전압 이벤트로 인해 민감한 전자 장치가 손상되고, 장비 수명이 단축되며, 데이터가 손실되고, 화재 위험까지 발생할 수 있습니다. 업계 연구에 따르면 전력 서지로 인해 매년 수십억 달러의 장비 손상이 발생하므로 서지 보호는 주거 및 상업용 모두에 필수적인 투자입니다.
전력 서지로부터 전기 장비 및 시스템을 보호하는 데 있어서 서지 보호 장치(SPD) Type 1과 Type 2의 차이점을 이해하는 것이 중요합니다. 각 유형은 전기 보호 계층 구조에서 특정 목적을 수행하며, 올바른 유형을 선택하는 것은 귀중한 장비를 보호하거나 비용이 많이 드는 손상의 위험을 감수하는 것의 차이를 의미할 수 있습니다.
Type 1 서지 보호 장치는 무엇인가요?
Type 1 서지 보호 장치는 주로 낙뢰로 인해 발생하는 외부, 고에너지 전압 스파이크로부터 주거 및 상업용 건물을 보호합니다.
일반적으로 유틸리티 서비스 입구와 주 배전반 사이에 설치되어 건물 전기 시스템에 들어가기 전에 전력 서지를 차단하여 첫 번째 방어선을 제공합니다. 이 유형의 보호 장치는 대형 서지를 효과적으로 관리하여 전기 인프라 및 연결된 장비의 잠재적 손상을 방지할 수 있습니다.
Type 2 서지 보호 장치는 무엇인가요?
Type 2 서지 보호 장치는 건물 전기 시스템에서 일반적으로 발견되는 내부 전압 스파이크 및 서지로부터 가전 제품 및 민감한 전자 장비를 보호합니다.
배전반에 설치된 이 유형의 서지 보호 장치는 전기 부하를 전환하거나 외부 방어를 우회하여 발생하는 서지를 처리합니다. 이러한 서지의 영향을 완화하여 두 번째 방어선을 제공함으로써 건물 내 전기 장비의 전반적인 안전성과 수명을 연장합니다.
Type 1, Type 2 SPD 서지 보호 장치의 차이점
1. 파형:
다양한 SPD는 일반적인 전기적 장애의 특성을 시뮬레이션하는 특정 파형을 기반으로 분류되고 등급이 매겨집니다. 파형은 SPD가 견딜 수 있도록 설계된 과도 전압 또는 전류 서지의 특정 모양과 특성을 나타냅니다. 다양한 유형의 SPD는 다양한 잠재적 서지를 나타내는 다양한 파형 표준에 따라 테스트되고 등급이 매겨집니다. 다음은 가장 일반적인 몇 가지입니다.

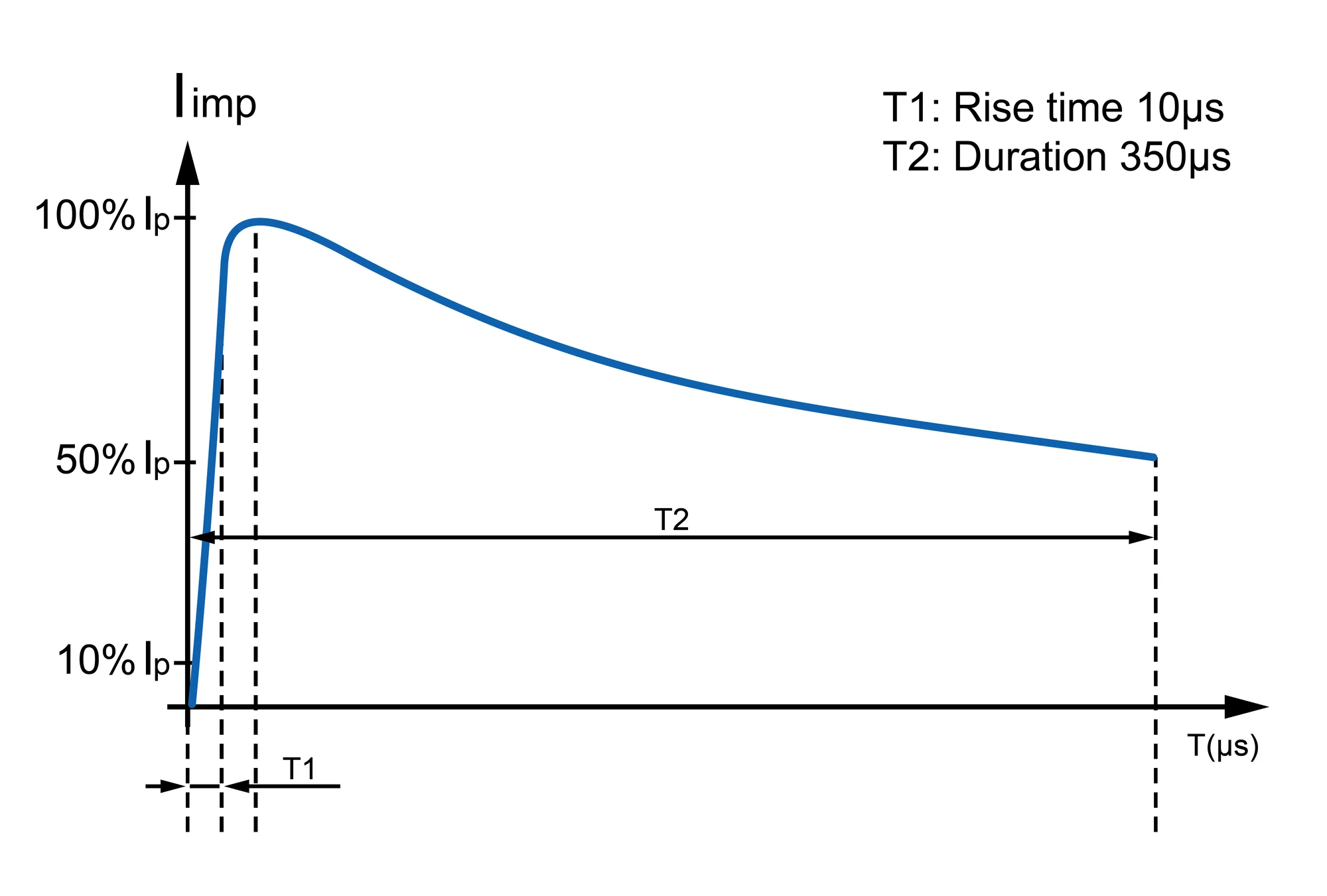

- 10/350 µs 파형(Type 1 SPD): 10마이크로초의 상승 시간과 350마이크로초의 더 긴 지속 시간을 특징으로 합니다. 이 파형은 직접 낙뢰로부터 보호하도록 제작된 특수 장치인 Type 1 SPD의 등급을 정의하는 데 사용됩니다. 연장된 상승 시간은 이러한 낙뢰 이벤트에서 전압의 느린 축적을 반영합니다.

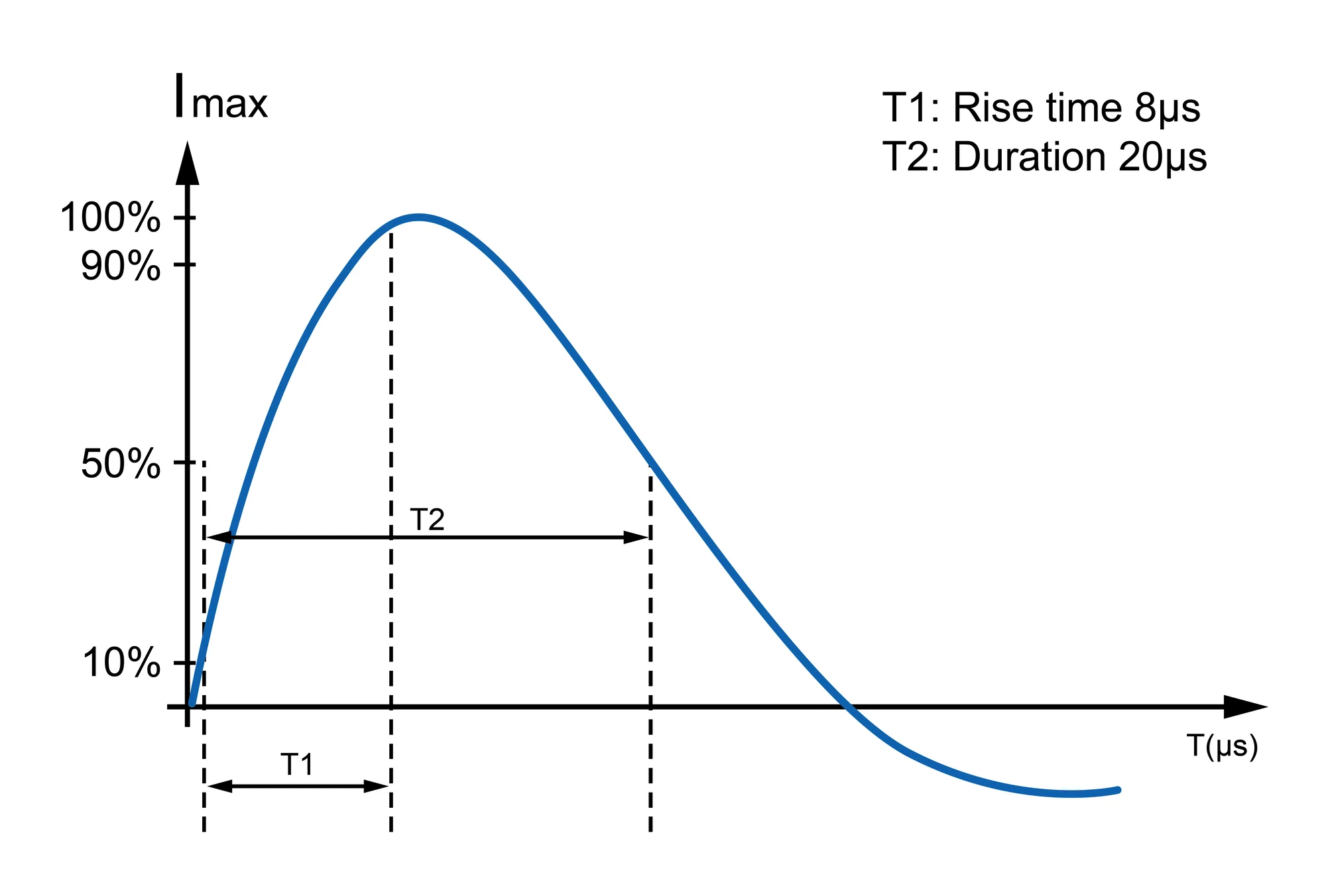

- 8/20 µs 파형(Type 2 SPD): 이 파형은 8마이크로초의 빠른 상승 시간과 20마이크로초의 비교적 긴 지속 시간을 나타냅니다. Type 2 SPD의 등급을 정의하는 표준입니다. 이 장치는 스위칭 작업 또는 인근 낙뢰와 같은 활동으로 인해 발생할 수 있는 급상승, 고전류 서지로부터 보호하도록 설계되었습니다. 이 파형은 이러한 이벤트와 관련된 전압의 급격한 증가를 효과적으로 복제하여 Type 2 SPD의 설계 및 성능 기대를 안내합니다.
2. 에너지 처리 용량:
두 가지 유형의 SPD는 위치 및 보호 수준에 따라 분류되어 다양한 최종 사용 시나리오에 대해 작동하도록 설계되었으므로 에너지 처리 용량이 다릅니다.
- Type 1 서지 보호 장치(SPD), Class B로 분류, 직접 낙뢰 또는 강렬한 고에너지 이벤트에서 발생하는 가장 높은 서지 전류를 효율적으로 처리하며, 에너지 처리 용량은 Iimp(10/350 µs) 25kA ~ 100kA입니다.
- Type 2 서지 보호 장치(SPD), Class C로 분류, Type 1보다 일반적이지만 여전히 전자 장치를 손상시킬 수 있는 중간 크기의 서지를 처리합니다. 에너지 처리 용량은 In & Imax(8/20 µs) 20kA ~ 110kA입니다.
3. 성능:
- Type 1 장치는 드물지만 매우 파괴적일 수 있는 직접 낙뢰를 포함한 외부 서지로부터 보호하도록 설계되었습니다.
- Type 2 장치는 대형 가전 제품의 켜기/끄기 또는 Type 1 장치를 통과하는 외부 서지로 인한 건물 내부의 서지로부터 보호합니다.
Type 1 SPD가 Type 2보다 더 좋나요?
Type 1 SPD는 일반적으로 직접 낙뢰와 관련된 고에너지 서지를 관리하도록 제작되었습니다. 그러나 Type 1 어레스터만으로는 전기 시스템을 완전히 보호하지 못합니다. 에너지 처리 용량 측면에서 Type 2 SPD를 능가하며, Type 1 SPD는 더 큰 서지 전류에 직면합니다. 상당한 양의 에너지를 견딜 수 있지만 Type 2 서지 어레스터의 기능이 필요한 잔류 전류가 남아 있습니다.
주요 입구에 충분한 보안 검사(Type 1 SPD 역할)가 갖춰져 주요 위협이나 무단 품목의 입장을 방지하는 대규모 콘서트장을 생각해 보세요. 동시에 콘서트장 내부에는 작은 문제를 처리하여 콘서트가 원활하게 진행되도록 보장하기 위한 추가 보안 요원 및 검사(Type 2 SPD와 유사)가 있습니다.
Type 1과 Type 2 SPD 중에서 선택하는 것은 설치 위치 및 처리해야 하는 예상 에너지 전류와 같은 요인에 따라 달라집니다. Type 1과 Type 2 SPD 모두 본질적으로 우수하지 않으며, 효과는 특정 응용 프로그램 요구 사항에 따라 달라진다는 점에 유의해야 합니다.
Type 1 및 Type 2 SPD가 보호하도록 설계된 위치
Type 1 SPD는 주 전기 패널에 설치되도록 전략적으로 설계되었으며, 주요 기능은 외부에서 발생하는 고에너지 서지를 처리하는 것입니다.
전기 설비의 시작 부분에 있는 주 배전반에 설치됩니다. Type 1 서지 보호 장치는 강한 서지 전류 또는 직접적인 타격의 위험이 높은 지역(예: 피뢰침이 장착된 건물)에서 특히 유용합니다.
Type 1 서지 보호 장치(SPD)는 주 전기 패널에서 광범위하게 다양한 응용 분야에서 찾을 수 있습니다.
반면에 Type 2 SPD는 전기 시스템 내의 서브 패널 또는 분기 회로 레벨과 서비스 장비 과전류 장치의 부하 측, 분기 패널에 있는 SPD를 포함하여 배치됩니다. 국부적인 서지 및 민감한 장비에 여전히 위협이 될 수 있는 중간에서 고에너지 과도 현상으로부터 보호하도록 설계되었습니다.
사용 지점에 더 가까이 위치함으로써 Type 2 SPD는 두 번째 방어 계층을 제공하여 서지가 전기 네트워크로 더 멀리 이동하는 것을 효과적으로 방지합니다.
올바른 서지 보호 장치를 선택하는 방법?
적절한 서지 보호 장치를 선택하려면 몇 가지 요소를 고려해야 합니다.
1. 위험 평가
- 낙뢰 노출: 낙뢰가 발생하기 쉬운 지역의 자산은 Type 1 보호를 우선시해야 합니다.
- 장비 가치: 고가 장비는 보다 포괄적인 보호를 정당화합니다.
- 중요 작업: 미션 크리티컬 시스템은 다층 보호가 필요합니다.
- 가동 중단 비용: 서지 손상으로 인한 잠재적 가동 중단 비용을 고려합니다.
2. 기술적 고려 사항
- 시스템 전압: SPD를 전기 시스템 전압과 일치시킵니다.
- 단락 전류 정격: SPD가 사용 가능한 고장 전류를 처리할 수 있는지 확인합니다.
- 서지 전류 용량: 더 높은 정격은 더 나은 보호 및 더 긴 수명을 제공합니다.
- 전압 보호 정격(VPR): 민감한 장비의 경우 낮을수록 좋습니다.
- 보호 모드: L-N, L-G, N-G, L-L(보다 완벽한 보호에는 모든 모드가 포함됨)
3. 구현 전략
- 가장 심각한 서지를 처리하기 위해 서비스 입구에 Type 1 SPD
- 분기 회로를 보호하기 위해 배전반에 Type 2 SPD
Type 1과 Type 2 SPD를 모두 사용해야 하나요?
Type 1과 Type 2 SPD를 모두 사용할지 여부는 다양한 요인에 따라 달라집니다. 고려 사항에는 해당 지역의 낙뢰 위험, 사용 중인 전자 장비의 민감도, 예산 계획 및 지역 전기 규정 준수가 포함됩니다.
낙뢰 위험이 높거나 중요하고 민감한 장비를 사용하는 경우 두 유형의 SPD를 모두 설치하는 것이 좋습니다.
Type 1 서지 어레스터는 건물 지붕에 피뢰침이 있는 경우 특히 들어오는 차단기 바로 아래에 설치해야 합니다.
산업 및 상업 현장의 경우 이러한 인구 밀도가 높은 지역에 대한 낙뢰 보호를 위해 두 서지 어레스터를 모두 설치하는 것이 필수적이며, 보호가 없으면 장비 및 시설 손상뿐만 아니라 잠재적으로 사람들의 안전을 위험에 빠뜨릴 수 있습니다.
전기 시스템의 특정 요구 사항을 평가하고 지속적인 보호를 위해 가장 효과적인 SPD 조합을 결정하려면 자격을 갖춘 전기 기술자 또는 전기 엔지니어와 상담하는 것이 필요합니다.
설치 모범 사례
적절한 설치는 효과적인 서지 보호에 매우 중요합니다.
1. 설치 전 중요 사항
- 회로 차단기 또는 분리 스위치의 전원이 꺼져 있는지 확인합니다.
- 설치 및 배선 절차는 국가 및 지역 전기 표준을 모두 준수해야 합니다.
- 자격을 갖춘 면허 기술자 또는 전기 기술자가 시스템의 설치 및 서비스를 담당해야 합니다.
- 최상의 성능을 위해 도체 길이는 가능한 짧고 직선이어야 합니다.
- 과도한 와이어를 코일하지 마십시오. 과도한 리드를 코일하지 마십시오.
- 최상의 성능을 위해 90도 굽힘을 피하고 와이어를 둥글게 구부립니다.
- 모든 리드를 올바른 길이로 자릅니다.
- SPD 설치용 도체는 0.5미터를 초과하지 않는 것이 좋으며, 어떠한 경우에도 1미터를 초과해서는 안 됩니다.
2. Type 1 SPD 설치
- 서비스 입구에 최대한 가깝게 설치
- 짧고 직선적인 도체 리드 사용(가능하면 12인치 미만)
- 적절한 와이어 크기 사용(일반적으로 6 AWG 이상)
- 적절한 접지 연결 확인
- 제조업체의 토크 사양을 따릅니다.
3. Type 2 SPD 설치
- 주 차단기의 부하 측에 설치
- 보호된 장비 또는 패널에 가깝게 배치
- 임피던스를 줄이기 위해 리드 길이 최소화
- 제조업체 사양에 따라 전용 차단기 사용
- 정기적인 검사를 위해 접근 가능한 위치에 설치
유지 관리 및 교체 고려 사항
서지 보호 장치는 영원히 지속되지 않으며 정기적인 주의가 필요합니다.
- 정기 검사: 월별로 표시등(사용 가능한 경우) 확인
- 수명: 대부분의 SPD는 유한한 수명을 가지며 각 서지 이벤트마다 저하됩니다.
- 교체 트리거: 주요 서지 이벤트 후, 표시등이 수명 종료를 나타내는 경우 또는 제조업체의 권장 일정에 따라 교체
- 문서화: 설치 날짜 및 모든 서지 이벤트 기록 유지
- 테스트: 중요한 설치의 경우 자격을 갖춘 전기 기술자가 정기적으로 테스트하는 것을 고려합니다.
규제 표준 및 규정 준수
서지 보호 장치를 선택할 때 관련 표준을 준수하는 제품을 찾으십시오.
- UL 1449 4th Edition: 북미 서지 보호 장치의 주요 표준
- IEEE C62.41: 서지 환경 및 테스트 절차 정의
- NFPA 70(National Electrical Code): SPD 설치 요구 사항 포함
- IEC 61643: 저전압 서지 보호 장치에 대한 국제 표준
이러한 표준을 준수하면 장치가 테스트를 거쳤고 주장하는 보호 기능을 제공하는지 확인되었음을 보장합니다.
서지 보호에 대한 일반적인 오해
정보에 입각한 결정을 내릴 수 있도록 몇 가지 일반적인 오해를 해결해 보겠습니다.
- 오해: 단일 서지 보호 장치로 건물 전체를 보호하기에 충분합니다.
- 현실: 여러 유형을 사용한 조정된 접근 방식이 가장 포괄적인 보호를 제공합니다.
- 오해: 모든 서지 보호 장치가 동일한 보호 기능을 제공합니다.
- 현실: 보호 수준은 Type 1, 2, 3 사이에서, 심지어 각 유형 내의 모델 간에도 크게 다릅니다.
- 오해: 서지 보호 장치는 영원히 지속됩니다.
- 현실: 각 서지 이벤트마다 저하되며 정기적인 교체가 필요합니다.
- 오해: 서지 보호 장치는 모든 전력 문제를 방지합니다.
- 현실: 과도 서지로부터 보호하지만 지속적인 과전압, 저전압 또는 정전으로부터는 보호하지 않습니다.
결론
요약하면 Type 1과 Type 2 서지 보호 장치의 주요 차이점은 위치와 보호하도록 설계된 서지의 특성입니다. 이러한 차이점을 이해하면 전기 설비 및 민감한 장비의 수명과 신뢰성을 보장하기 위해 올바른 서지 보호 전략을 선택하는 데 도움이 될 수 있습니다.
Type 1 서지 어레스터는 낙뢰와 같은 강력한 외부 서지에 대한 주요 방어 역할을 하는 반면, Type 2 SPD는 전기 설비 내에서 발생하는 보다 빈번한 내부 과도 과전압에 대한 필수적인 보호 기능을 제공합니다. 종종 가장 강력하고 신뢰할 수 있는 보호는 두 유형의 SPD를 계층화된 구성으로 사용하는 조정된 접근 방식을 통해 달성됩니다. 이는 서비스 변압기의 2차 측에서 사용 지점까지 포괄적인 서지 보호를 제공합니다.
