태양 에너지 시스템 의 인기
요즘 태양광 패널은 가구 에너지의 대체 또는 심지어 주요 공급원으로 점점 더 인기가 있습니다.다양한 연구들은 태양광 패널의 효율성을 향상시키는 방법에 초점을 맞추고 있습니다., 신뢰성, 그리고 심지어 모든 계절 또는 심지어 밤에 사용 가능. 더 나아가, 태양광 태양광 시스템의 설치가 야외에 있기 때문에 그것은 또한 외부의 심한 기상 조건에 견딜 수 있습니다.,동물의 개입, 그리고 전기적인 사건들, 예를 들어, 파동과 번개 같은 것.
태양광 에너지는 전 세계 사람들이 에너지 필요를 충족시키기 위한 선택지가 되고 있습니다.
태양광에 대한 DC SPD의 이해
DC 전압 보호 장치는 태양광 PV 시스템에서 전력 급증을 방지합니다. 그러나 더 정확하게는 DC SPD에는 금속 산화물 바리스토르가 포함되어 있습니다.금속 산화물 바리스토르는 추가 전압을 흡수하고 전류가 통과하도록 합니다.금속 산화물 바리스토르는 높은 저항을 가지고 있기 때문에 회로는 전류의 흐름에 의해 손상되지 않습니다. 대신 전류가 지나면 정상 작동으로 돌아갑니다.이 과정은 나노초에 이루어집니다. 그래서 시스템에서 급증의 위험이 없습니다..
태양광 시스템은 왜 DC 전압 보호 장치 (SPD) 를 필요로 하는가?
전압 상승은 번개나 전압 사용의 내부 변화와 같은 여러 가지 이유로 발생할 수 있습니다.전압 급증은 태양광 (PV) 시스템 구성 요소를 파괴합니다.이 전압 상승은 또한 PV 패널에 타는 구멍을 만들고 인버터를 손상시킵니다.DC 급류 보호 장치는 전류가 회로로 넘쳐나는 것을 방지하고 이러한 구성 요소가 손상되는 것을 보호 할 수 있습니다.
전력 급류가 발생하면 시스템이 최적의 수준에서 작동하는 것을 멈추게 됩니다. 때로는 PV 시스템 구성요소도 망가집니다.태양 전지 시스템에 태양 전지 보호 장치를 설치할 때, 그것은 갑자기 급증하지 않고 시스템이 원활하게 작동하도록 도와줍니다. 결과적으로 시스템은 더 나은 일관성있는 성능을 제공합니다.
급격한 전력 급증으로 태양광 시스템의 구성 요소가 시간이 지남에 따라 손상됩니다.급증 보호 장치가 이러한 구성 요소의 복지를 보장합니다.또한, 이 장치는 태양광 발전 시스템의 수명을 더 길게 증가시킬 것입니다.
태양광 태양광 시스템 에 번개 가 부딪치면 인버터, 컨트롤러, 또는 패널 을 심각 히 손상 시킬 수 있다. 이 손해 를 수리 하는 것 은 장기적 으로 투자 한 것 보다 더 많은 비용을 지불 하게 할 수 있다.가끔따라서 DC SPD는 추가 비용을 지출하지 않고 장기적으로 더 많은 비용을 절약할 수 있도록 도와줍니다.DC SPD에 투자하는 것은 정말 가치가 있습니다.
소소한 전압 급등도 태양 전지 패널 배열에서 전력을 끌어내는 모든 전자 장비를 손상시킬 수 있습니다.이것은 당신이 에너지 절감 투자를 하는 것은 번개 보호 없이는 쓸모가 없다는 사실 이외에 번개가 태양 전지 패널의 고장 원인 중 하나이기 때문에.

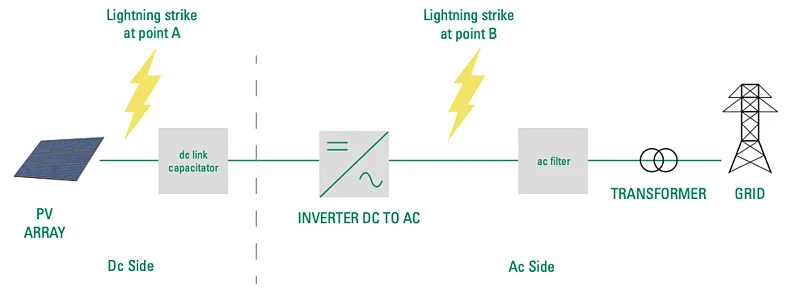

태양광 태양광 시스템 에 번개 가 부딪힐 때 무슨 일 이 일어날 수 있습니까?
번개는 직접적인 충돌로 태양광 발전소를 즉시 파괴하거나 간접적인 충돌로 퇴행적 손상을 초래하는 상당한 위험을 초래합니다.
초전압은 태양광 패널 시스템 설치에 다양한 방식으로 영향을 줄 수 있습니다.
- 직접적인 충돌에서 구조물의 외부 번개 보호 시스템, 그 근처, 심지어 PV 설치 자체까지
- 전기망에 분산되는 번개로 인한 전류로부터
- 대기로부터의 전기 네트워크로부터 전송되는 초전압 (광) 과/또는 작동으로 인한
- 번개로 인한 전기장 변동
- 그리드에서, 번개가 중간 또는 낮은 전압 선도자를 치면
- 지구에서, 번개가 PV의 인버터에 가까이 떨어지면
- DC 쪽에서, 번개가 PV 모듈에 닿으면
번개가 태양광 패널 배열에 부딪혔을 때, 시스템 내부의 전류를 발생시켜통신 장비태양광 발전 시스템 내의 다른 구성 요소, 예를 들어 조합기 상자 및 MPPT (최대 전력 포인트 추적 장치) 는 고장이 발생할 가능성이 가장 높습니다.
일부 태양광 태양광 시스템은 패널의 물리적 손상이나 회로 손상에도 견딜 수 있지만 회로 제어 장치와 에너지 저장 장치는 번개 타격 후 즉시 사용할 수 없습니다.
초전압 은 태양 전지판 시스템 을 어떻게 방해 합니까?
손상 태양전지:
회로의 전압 과부하가 태양 전지 위에 압력을 가하게 되는데, 그 결과 태양 전지가 과열되기 시작합니다.태양전지에는 회복 불가능한 손상을 입힐 수 있습니다.결과적으로 태양광 발전소를 완전히 교체해야 할 수도 있습니다.
화재 위험성:
전압이 과부하되면 물질이 과열되기 시작합니다. 때로는 과도한 과열이 물질을 폭발시킬 수 있습니다. 결과적으로,태양광 발전소에서 엄청난 화재 위험을 야기합니다.또한 이 발전소들은 서로 연결되어 있기 때문에 태양광 패널 설치 시스템을 망칠 수도 있고 사람들의 생명을 위험에 빠뜨릴 수도 있습니다.
전원 공급 중단:
전압 과부하 는 회로 의 일관성 있는 성능 을 제공 하지 못하게 한다. 이 규칙적 인 급증 은 점차 태양광 발전소 가 원활 하게 작동 할 수 없게 한다. 그 결과,소비자들은 시스템 성능이 저하됩니다.따라서 적절한 시점에 적절한 조치를 취하지 않으면 전체 시스템이 손상되기까지 오래 걸리지 않습니다.
DC SPD 로 태양계를 보호하는 방법?
동전 전압 보호기 태양 전지는 전압을 제한하여 회로 제어 및 에너지 저장 장치를 보호하고 땅에 보내줍니다.태양광 패널 배열에 번개가 부딪히면 시스템 케이블 루프에 가시 전류가 발생합니다., 고열기, 패널, 인버터 및 통신 장비. 태양광 시스템의 다른 전자 부품,예를 들어, 결합 상자 및 MPPT (최대 파워 포인트 추적 장치) 는 실패 할 가능성이 가장 높습니다.. DC 급증 보호 장치 초전압의 진폭을 제한하고 지구로 전류 파도를 전환함으로써 급증 보호 제공.이 DC 전압 차단기는 DC 부품뿐만 아니라 AC 부품에도 설치되어야 합니다.태양광 PV 시스템의 DC SPD의 총 수는 모듈과 인버터 사이의 거리와 인버터 및 DC 라인의 수에 달려 있습니다.
태양광에 적합한 DC SPD를 선택하는 방법
플래시 밀도:
번개 번개 밀도는 1 평방 킬로미터당 땅에 번개가 부딪히는 수입니다. 1 년 기준으로 측정됩니다.이 플래시 밀도는 특정 지역에서 얼마나 많은 번개가 발생하는지 알 수 있습니다그래서 DC SPD를 선택하면 평균적으로 얼마나 많은 플래시를 사용할 수 있는지에 따라 선택할 수 있습니다.
예를 들어, 특정 지역에서 번개가 너무 많이 발생하면 DC SPD 1 형을 선택할 수 있습니다. 이 장치는 특히 번개 타격으로부터 구성 요소를 구하기 위해 설계되었습니다.
시스템 작동 온도:
시스템 작동 온도는 물리적 구성 요소가 고장날 수 있는 장치의 작동 한계입니다. 따라서, 당신은 당신이 선택할 DC SPD의 시스템 작동 온도를 알아야 합니다.더 나은 시스템 작동 범위는 DC SPD가 안전하게 작동하는지 확인합니다..
시스템 전압:
시스템 전압은 DC SPD가 작동하는 최대 전압입니다. 이는 전류가 정량 전류보다 더 넘으면 DC 급상폭 보호 장치가 저하 될 수 있음을 의미합니다.또한 장치에 영구적인 손상을 일으킬 수 있습니다그래서, 당신이 선택한 DC SPD가 높은 전압 등급을 가지고 있는지 확인하십시오.
태양광 농장 에는 얼마나 많은 전압 보호 장치 가 필요 합니까?
급증 보호 네트워크는 중요한 회로를 보호하기 위해 태양광 발전 시스템 전체의 DC 및 AC 전력 유통 네트워크에 설치되어야합니다.태양광 PV 시스템에서 필요한 SPD의 총 수는 패널과 인버터 사이의 거리에 따라 다릅니다..
우리는 양성 및 음성 DC 라인을 모두 펀딩하는 동안 태양광 PV 시스템의 DC 입력 및 AC 출력 인버터에 SPD를 설치하는 것을 권장합니다.모니터링 시스템전기적 간섭과 데이터 손실을 방지하기 위해 추적 시스템도 보호해야합니다.
- AC 라인에서, 초상압 보호는 각 전력 선도자 지상에 배치되어야 합니다.
- 태양 전지 패널 사이의 케이블 길이가 10 미터 미만인 경우, 인버터, 컴바이너 박스 또는 태양 전지 패널 근처에 SPD 1개를 설치해야 합니다.
- 10m 이상의 DC 케이블이 설치된 경우, 인버터와 태양 전지 모듈 끝에서 더 많은 전압 보호 장치가 필요할 것입니다.
- 마이크로 인버터 를 이용 한 주택용 태양광 발전 시스템 에서 짧은 DC 케이블 이지만 더 긴 AC 케이블 이 있는 경우, SPD 를 조합기 상자에 설치 하여 가정을 일시적 인 급증으로부터 보호 해야 합니다.
태양광에너지의 DC SPD의 구성 요소는 무엇입니까?
다양한 종류의 저항이 태양광 발전소에 발생하는 전압 충돌을 방지합니다. 그래서 DC SPD는 이러한 저항 중 하나를 포함할 수 있습니다. 여기,저는 그들의 내부 작동에 대해 썼습니다. 그리고 그들은 어떻게 전력 돌풍을 방지하는지.제발 확인해 주세요.
금속 산화물 바리스터:
금속 산화물 바리스토르는 전기 장치가 과전압 또는 전력 급류를 피하는 데 도움이되는 저항의 일종입니다. 이 바리스토르는 회로의 입구에 배치됩니다.이 저항은 기본 회로에서 추가 전압이 쉽게 일시적으로 될 수 있도록 보장.
그러나, 그 저항은 전압에 따라 변합니다. 이것은 전압이 증가하면 저항이 감소한다는 것을 의미합니다. 결과적으로 DC SPD 회로에서 전류 흐름이 더 높을 것입니다.전압을 균형을 잡는 데 도움이 될 것입니다..
가스 배열관:
가스 방출관 (Gas Discharge Tubes, GDT) 은 번개 보호관이다. 이 튜브가 전압의 상승을 감지할 때, 이온화로 인해 낮은 저항 채널을 형성하는 관성 가스를 방출한다.전류를 지상선으로 전달합니다.이렇게 하면, 가스 배charge 튜브는 태양광 발전소에서 전력 돌풍을 피할 수 있습니다.
감수성 저항:
일시적 전압 억제기 (TVS) 와 같은 일부 민감한 저항이 있습니다. 이러한 전압 억제기는 전압을 일시적으로 빠르게 작용할 수 있습니다. 처음에는, 전압을 억제하는 데 필요한 전압을 제거 할 수 있습니다.TVS의 다이오드가 회로에서 전압을 감지할 때, 그들은 낮은 전환 상태로 변환합니다. 그 다음, 그들은 땅으로 추가 전압을 전송합니다. 때때로, 추가 전압은 TVS 다이오드를 통해 통과 할 수 있습니다.

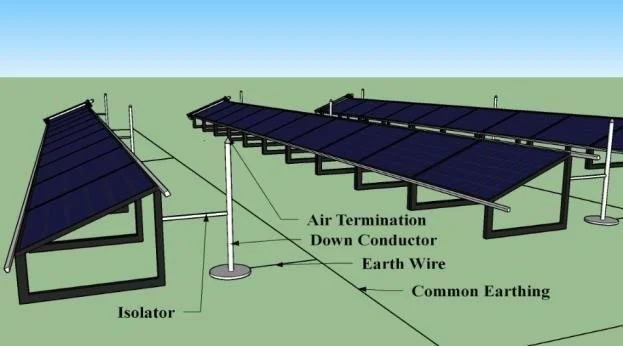

태양광 공장은 번개 보호 시스템이 필요합니까?
전압 보호는 모든 전기 설비의 필수 요소이지만 적절한 번개 보호 솔루션을 대체 할 수는 없습니다.
만약 당신이 당신의 투자를 보호하고 싶다면, 급증보호는 선택이 아니라 필요성입니다.번개 보호 시스템은 대규모 태양광 발전 설비의 성공과 실패의 차이를 만들 수 있습니다..
번개 보호 시스템은 태양광 PV 시스템을 보호할 뿐만 아니라 전 재산과 자산을 안정적으로 보호하며 일시적인 전류를 안전하게 지구로 돌리기도 합니다.
번개 보호 대 급증 보호에 대한 단순화된 방법은 간접 번개 공격에 대한 두 번째 방어 라인으로 급증 보호를 보는 것입니다.
반대로 완전한 번개 보호 시스템은 공기 터미널 ( 번개 막대기), 다운 전도기, 전압 보호기,그리고 어더링 시스템은 직접적인 번개 공격에 대한 첫 번째 방어 라인입니다..
태양광에 대한 DC SPD의 사전 설치 팁
- 설치하는 SPD가 태양광 발전소의 예상 전압보다 높은 전압을 가지고 있는지 확인해야합니다.
- DC SPD 장치는 장치가 제대로 설치 될 수 있도록 충분한 공간이 있는지 확인하고 연결 장애로 인해 장애가 발생하지 않도록해야합니다.
- 하나 이상의 DC SPD를 설치할 경우, 이러한 초상압 보호 장치 사이의 간격이 관리 가능하도록 확인하십시오.
태양광에 DC SPD를 설치하는 방법?
단계 1: 동전 SPD 를 태양계 로 연결
먼저, DC SPD를 전압 상승 가능성이 있는 곳에 배치해야 합니다. 위치는 케이블 크기에 따라 인버터나 태양 전지 모듈에 위치할 수 있습니다.위치를 찾으면, 태양 전지 패널의 PV 시스템의 전기 연결을 끄고 작업 중에 전기 충격을 받을 위험을 줄입니다.태양광 발전소의 태양광 시스템 모듈의 케이블을 가져와 DC SPD 단말기에 연결해야 합니다.이 터미널은 단일 단계 핀에서 세 단계 핀을 포함 할 수 있습니다. 더 정확하게 말하자면,당신은 긍정적 표시 케이블을 긍정적 단말기와 부정적인 표시 케이블을 부정적인 단말기로 연결해야합니다PE로 표시된 마지막 케이블은 지선에 연결됩니다. 이제 케이블이 느슨한 연결이 없도록 터미널에 올바르게 연결되었는지 확인하십시오.
단계 2: 장을 선택합니다
먼저, DC SPD를 배치 할 수있는 장을 선택하십시오. 그러나, 당신은 또한 장비를 배치 할 수있는 장을 사용자 정의 할 수 있습니다.상자 밖으로 열을 얻을 수 있도록 장막 상자에 환기가 있는지 확인.
단계 3: DC SPD를 연결
DC SPD를 장치에 배치하십시오. 단말기가 내부에 올바르게 고정되어 있는지 확인하십시오.당신은 연결에 먼지가 축적되지 않도록 아래로 뒤로 이러한 단말기를 배치 할 수 있습니다.
단계 4: 노선 케이블
이제 PV 모듈의 케이블을 장막으로 이동시킬 수 있습니다.다른 부품과 접촉하지 않도록 회로의 가장자리를 고정하기 위해 케이블 클램프를 사용해야합니다.그 다음에는 장막을 닫을 수 있습니다.
단계 5: PV 시스템 테스트
자, 이제 PV 시스템을 실행하고 DC SPD가 급증으로부터 적절한 보호를 제공하고 태양광 발전소가 잘 작동하는지 확인할 수 있습니다.
태양광에 대한 DC SPD를 어떻게 유지합니까?
정기적 인 검사: 당신은 정기적으로 DC SPD를 모니터링하고 느슨한 연결을 확인해야합니다. 느슨한 연결을 발견하면 단단히 다시 고정하십시오. 또한 케이블에 먼지 축적 여부를 확인하십시오.가끔, 먼지 축적은 전선을 파괴하고 궁극적으로 손상시킬 수 있습니다.
정기적 인 교체: DC SPD 를 검사 할 때 모든 부품이 신선하고 손상되지 않았는지 확인하십시오. 그러나 케이블 또는 구성 요소에 손상이있는 경우 즉시 교체하십시오.
