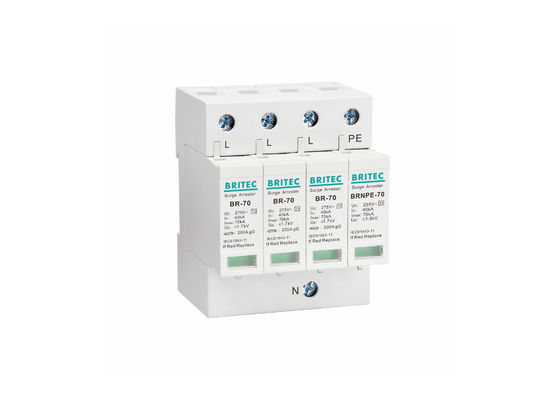

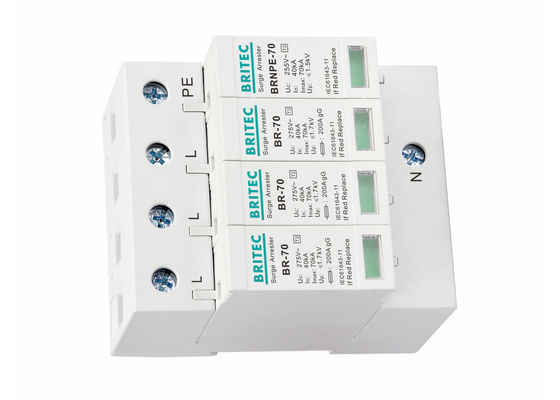

제품 상세 정보:
|
| UC: | 385V | ~에: | 40kA |
|---|---|---|---|
| IMAX: | 70kA | 튜: | -40+...+80 ℃ |
| 아니오 막대기를 씁니다.: | 3+NPE | 목: | 피뢰기 |
| 예어: | 번개 보호 | SPD 유형: | 유형 2 클래스 II |
| 폴란드: | 3P+NPE | 설치: | 35mm DIN 레일 |
| 보호 등급: | IP20 | 응답 시간: | ≤25ns ≤100ns |
| 작동 온도: | -40 80 ~ 80 ℃ | 인클로저 재료: | 열가소성 UL94-V0 |
| 전압 보호 수준: | 2.3kV 이하 | 백업 퓨즈: | 200AgG |
| 애플리케이션: | AC 전원, 통신 타워 | 테스트 표준: | IEC 61643-11 |
| 강조하다: | 70kA 플러그형 서지 보호 장치,385V 2등급 낙뢰 서지 억제기,DIN 레일 장착형 AC SPD |
||
| 모델 | BR-70 150 3P+NPE | BR-70 275 3P+NPE | BR-70 320 3P+NPE | BR-70 385 3P+NPE |
|---|---|---|---|---|
| SPD 분류 (EN61643-11) | 2형 | 2형 | 2형 | 2형 |
| SPD 분류 (IEC61643-11) | 클래스 II | 클래스 II | 클래스 II | 클래스 II |
| 최대 연속 작동 전압 (L-N) Uc | 150V | 275V | 320V | 385V |
| 최대 연속 작동 전압 (N-PE) uc | 255V | 255V | 255V | 255V |
| 명목 방출 전류 (8/20us) | 40kA | 40kA | 40kA | 40kA |
| 최대 방출 전류 (8/20μs) Imax | 70kA | 70kA | 70kA | 70kA |
| 전압 보호 수준 (L-N) | ≤1.0kV | ≤1.7kV | ≤2.0kV | ≤2.3kV |
| 전압 보호 수준 (N-PE) | ≤1.5kV | ≤1.5kV | ≤1.5kV | ≤1.5kV |
| 전류 소화 능력 (N-PE) Ifi | 100팔 | 100팔 | 100팔 | 100팔 |
| 최대. 백업 피지 | 200A gG | 200A gG | 200A gG | 200A gG |
| 반응 시간 tA | ≤25ns/≤100ns | |||
| 작동 온도 범위 | -40°C-80°C | |||
| 작동 상태/실패 표시 | 녹색 / 빨간색 | |||
| 가로단면 (분) | 4mm2 | |||
| 가로단면적 (Max.) | 35mm2 | |||
| 장착용으로 | 35mm Din rail | |||
| 장막 소재 | 열 플라스틱 UL94-V0 | |||
| 보호 정도 | IP20 | |||
| 명령 코드 | B8292 | B8294 | B8296 | B8298 |
| 주문 코드 (리모트 신호를 통해) | B8293 | B8295 | B8297 | B8299 |
