제품 상세 정보:
|
| 막대기 수: | 4P | 작동 온도: | -40℃-80℃ |
|---|---|---|---|
| 보호 등급: | IP20 | 작동 주파수: | 50/60HZ |
| 제품 보증: | 5년 | 따라 SPD: | 유형 2 |
| 모델: | AC SPD | 장착: | 35mm DIN 레일 |
| 공칭 방전 전류: | 20kA | 예어: | 번개 보호 |
| 강조하다: | 2극 전압 보호기,2형 전압 보호기 |
||

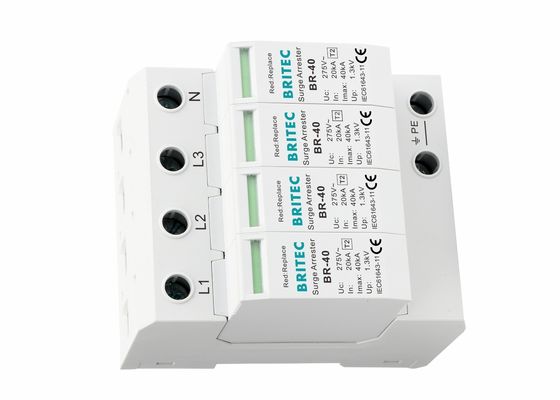

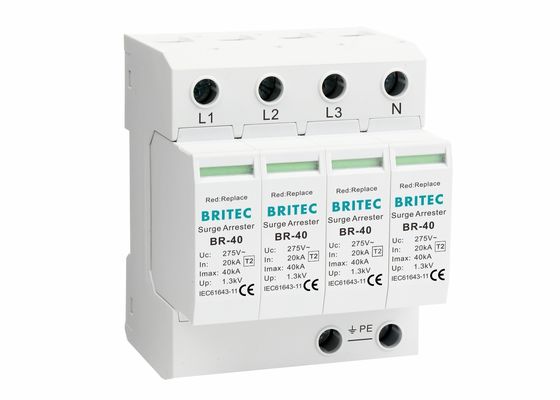

3단계 2형 전압 차단기 4P 2형 전압 보호기는 산업 및 상업용 용도로 첨단 전압 보호 기술로 신뢰할 수 있는 성능을 제공합니다.
| 모델 | BR-40 150 4P | BR-40 275 4P | BR-40 320 4P | BR-40 385 4P | BR-40 440 4P |
|---|---|---|---|---|---|
| SPD 분류 (EN61643-11) | 2형 | 2형 | 2형 | 2형 | 2형 |
| SPD 분류 (IEC61643-11) | 클래스 II | 클래스 II | 클래스 II | 클래스 II | 클래스 II |
| 최대 연속 작동 전압 Uc | 150V | 275V | 320V | 385V | 440V |
| 명소 방출 전류 (8/20μs) | 20kA | 20kA | 20kA | 20kA | 20kA |
| 최대 방출 전류 (8/20μs) Imax | 40kA | 40kA | 40kA | 40kA | 40kA |
| 전압 보호 수준 | ≤0.8kV | ≤1.3kV | ≤1.5kV | ≤1.8kV | ≤2.0kV |
| 전압 보호 수준 5kA 이상 | ≤0.6kV | ≤1kV | ≤1.2kV | ≤1.3kV | ≤1.5kV |
| 최대. 백업 피지 | 100A gG | 100A gG | 100A gG | 100A gG | 100A gG |
| 반응 시간 tA | ≤25n | ≤25n | ≤25n | ≤25n | ≤25n |
| 작동 온도 범위 Tu | -40°C-80°C | -40°C-80°C | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| 작동 상태/실패 표시 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 |
| 가로단면 (분) | 4mm2 | 4mm2 | 4mm2 | 4mm2 | 4mm2 |
| 가로단면적 (Max.) | 35mm2 | 35mm2 | 35mm2 | 35mm2 | 35mm2 |
| 장착용으로 | 35mm Din rail | ||||
| 장막 소재 | 열 플라스틱 UL94-V0 | ||||
| 보호 정도 | IP20 | IP20 | IP20 | IP20 | IP20 |
제2형 차단기는 제1형 차단기를 포함하는 주 분배판에 이어 하위 분배판에 설치되어야 합니다. 제1형 및 제2형 차단기 사이의 적절한 작동을 위해서는최소 10-15m의 케이블 또는 유선 거리가 필요합니다., 그렇지 않으면 두 장치 사이에 분리 스핀이 설치되어야 합니다. 적당한 시설 보호를 보장하기 위해 캐스케이드 접근 방식으로 설치된 여러 장의 전압 전환기를 사용해야합니다.
