| 원래 장소: | 중국 |
| 브랜드 이름: | BRITEC |
| 인증: | CE/TUV/CB |
| 모델 번호: | BR-25M 3P |

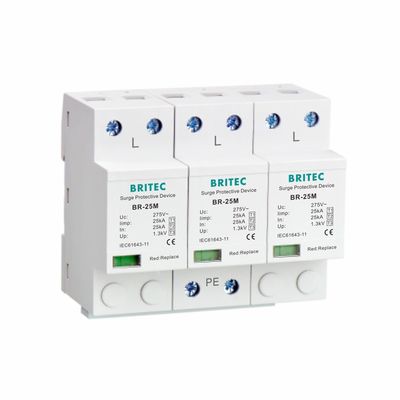

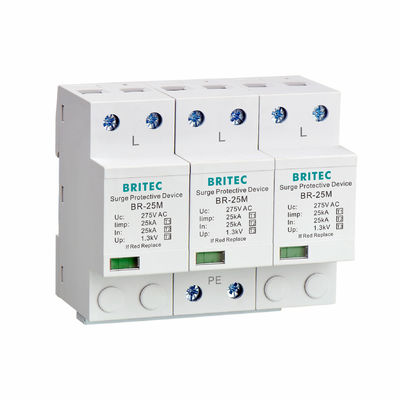

25KA Type 1 서지 보호기 특징:
25KA Type 1 서지 보호기 기술적 특성:
| BR-25M 3P | |
| 극 수 | 3P |
| 전원 공급 장치 시스템 | TN-C |
| 5M을 사용한 EN61643-11에 따른 SPD 분류 | Type 1 + Type 2 + Type 3 |
| 5M을 사용한 IEC61643-11에 따른 SPD 분류 | Class I + Class II + Class III |
| 최대 연속 작동 AC 전압 Uc | 150V/275V/320V |
| 전압 보호 레벨 Up | ≤1.3kV |
| 낙뢰 임펄스 전류(10/350us) Iimp | 25kA |
| 공칭 방전 전류(8/20us) In | 25kA |
| 최대 방전 전류(8/20us) Imax | 100kA |
| 상태 표시 | 기계적 플래그 |
| 응답 시간 tA | ≤25ns |
| 작동 온도 범위 Tu | -40℃—80℃ |
| 상대 습도 | 실온 30% ~ 90% 조건에서 |
| 인클로저 재질 | 열가소성 UL94-V0 |
| 보호 등급 | IP20 |
| 장착용 | 35mm Din 레일 |
| 최대 백업 퓨즈 | 315A gG |
| 단면적(최소) | 4mm2 |
| 단면적(최대) | 35mm2 |
| 참고 | 기타 최대 연속 작동 전압 Uc는 맞춤 설정 가능 |
치수:
25KA Type 1 서지 보호기 응용 분야:
• 전원 공급 장치 라인에 침입하여 전원 공급 장치 시스템 및 전기 장비의 정상적인 작동을 방해하는 낙뢰 과전압 및 과도 과전류를 방지합니다.
• 낙뢰 위험이 높은 지역(LPZ0B 또는 LPZ0B와 LPZ1 사이의 인터페이스)의 전원 시스템에 대한 낙뢰 보호에 적용할 수 있습니다.
• 50~60Hz AC를 사용하는 3상 TN-C 전원 공급 장치 시스템에 적합합니다.
• 일반적으로 건물 내 저전압 주 배전반 또는 저전압 주 스위치에 설치됩니다.
SPD의 개방 회로 고장
개방 회로 고장은 특히 바리스터를 사용하는 SPD에서 흔히 발생하는 고장 모드입니다. 이러한 유형의 고장은 일반적으로 자연적인 노화 과정 또는 열 보호 메커니즘으로 인해 발생합니다. SPD가 수명이 다하면 내부 차단기가 활성화되어 SPD가 작동하지 않게 됩니다. 이 차단기는 추가 손상을 방지하기 위해 SPD를 비활성화하도록 설계되었습니다.
가스 방전 튜브가 있는 SPD에서는 예상치 못한 후속 전류 또는 서지 전류로 인한 비정상적인 과열을 방지하기 위해 내부 차단기(열 보호)를 사용할 수도 있습니다. 바리스터 기반 SPD에서 흔히 발생하는 고장의 원인인 열 폭주는 가스 방전 튜브 또는 캡슐화된 스파크 갭이 있는 SPD에는 적용되지 않는다는 점에 유의해야 합니다.
또 다른 유형의 SPD인 스파크 갭은 전극 마모 또는 희미한 전자 점화 회로로 인해 아크를 점화할 수 없게 되면 개방 회로 모드로 고장날 수 있습니다. 이 상태에서 SPD는 영구적으로 열려 있어 시스템이 보호되지 않습니다.
SPD 및 낙뢰 보호
서지 보호는 스위칭 작업 및 낙뢰로 인해 발생하는 과도하게 높은 전압 피크로부터 시스템 및 전기 장치를 보호하는 것을 의미합니다.
오늘날 가정에는 전압 서지로부터 보호되지 않는 평균 15,000달러 상당의 전자 장비가 있습니다. BRITEC SPD는 낙뢰 전류로 유도된 과전압으로부터 가전 제품을 보호하도록 특별히 설계되었습니다. 단상 및 3상 설치를 위한 완벽한 솔루션입니다.
작업장:
실험실:
인증서:
배송:
FAQ:
Q1. 지불 조건은 무엇입니까?
A1. TT를 받습니다. 배송 전 30% 보증금과 70% 잔액.
Q2. 로고 사용을 허용하시겠습니까?
A2. 수량이 많으면 OEM을 하는 데 전혀 문제가 없습니다.
Q3. 맞춤형 주문을 받으시나요?
A3. 예, 그렇습니다.
