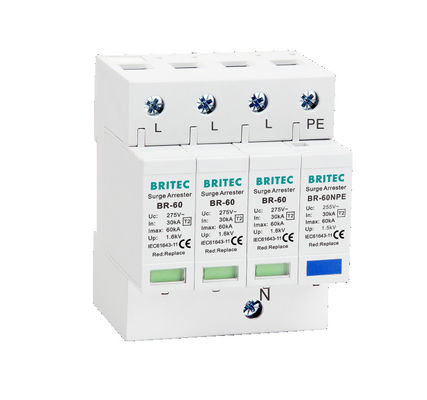

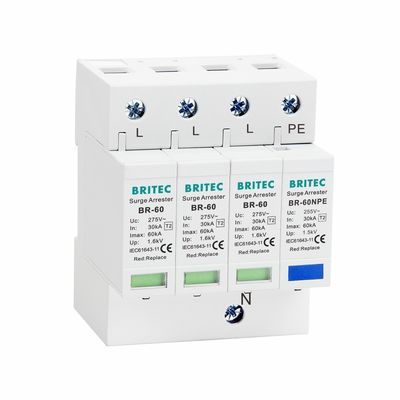

제품 상세 정보:
|
| 차원: | 90*72*70mm | 최대 방전 전류: | 60ka |
|---|---|---|---|
| 공칭 방전 전류: | 30ka | 설치 유형: | DIN은 35 밀리미터를 격분합니다 |
| 아니오 막대기를 쓰세요: | 3P+NPE | 따라 SPD: | 유형 2 |
| 공칭 전압: | 230V/400V | 기준: | 국제전기기술위원회 / EN 61643-11 |
| 애플리케이션: | AC 시스템 | 예어: | 번개 보호 |
| 강조하다: | 60KA 상승 Type2 보호 소자,3P+NPE 서지 보호기 장치,90*72*70mm 서지 보호기 장치 |
||
| 매개변수 | BR-60 150 3+1 | BR-60 275 3+1 | BR-60 320 3+1 | BR-60 385 3+1 |
|---|---|---|---|---|
| SPD 분류(EN61643-11) | 유형 2 | 유형 2 | 유형 2 | 유형 2 |
| SPD 분류(IEC61643-11) | 클래스 II | 클래스 II | 클래스 II | 클래스 II |
| 최대. 연속 작동 전압 Uc | 150V | 275V | 320V | 385V |
| 최대. 연속 작동 전압 [N-PE] Uc | 255V | 255V | 255V | 255V |
| 공칭 방전 전류(8/20μs) | 30kA | 30kA | 30kA | 30kA |
| 최대. 방전 전류(8/20μs) Imax | 60kA | 60kA | 60kA | 60kA |
| 전압 보호 레벨 업 | 1.0kV 이하 | 1.6kV 이하 | 1.8kV 이하 | 2.2kV 이하 |
| 전압 보호 수준 5kA Up | 0.5kV 이하 | 0.6kV 이하 | 1.0kV 이하 | 1.2kV 이하 |
| 전압 보호 수준 [N-PE] Up | 1.5kV 이하 | 1.5kV 이하 | 1.5kV 이하 | 1.5kV 이하 |
| 최대. 백업 퓨즈 | 160AgG | 160AgG | 160AgG | 160AgG |
| 응답 시간 tA | 25ns 이하 | 25ns 이하 | 25ns 이하 | 25ns 이하 |
| 응답시간 [N-PE] tA | 100ns 이하 | 100ns 이하 | 100ns 이하 | 100ns 이하 |
| 작동 온도 범위 | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ | -40℃-80℃ |
| 작동 상태/오류 표시 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 | 녹색 / 빨간색 |
| 단면적(최소) | 4mm² | 4mm² | 4mm² | 4mm² |
| 단면적(최대) | 35mm² | 35mm² | 35mm² | 35mm² |
| 장착용 | 35mm 딘 레일 | |||
| 인클로저 재료 | 열가소성 UL94-V0 | |||
| 보호 정도 | IP20 | IP20 | IP20 | IP20 |
